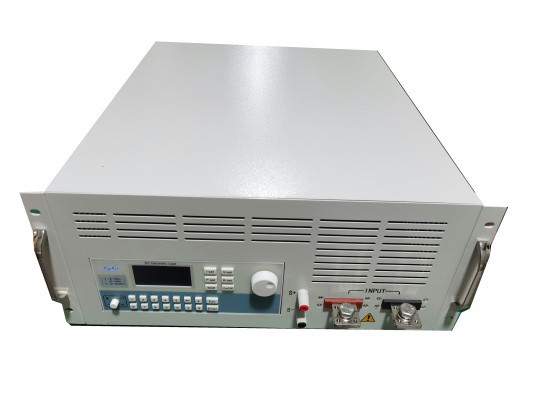

1kw regeneracyjny prąd stały stały elektryczny CV źródło CC

1500W/240A/150V obciążenie elektroniczne obsługuje prawdziwą symulację LED ze źródłem CV / CC, stałą mocą i stałym oporem

Charakterystyka:

• Wspiera ładowanie synchroniczne dla 16 obciążeń, spełniając potrzeby testowania wielu źródeł zasilania wyjściowego.
• Wspiera synchroniczną pracę równoległą dla 16 obciążeń, zaspokajając potrzeby rozszerzenia mocy pojedynczych źródeł zasilania wyjściowego.
• 500 kHz synchroniczne pobieranie próbek, ze stabilną rozdzielczością wyjściową w zakresie 10 Hz, 10 uA i 0,1 mV.
• Pomiar fal napięcia/prądu (Vpp/Ipp), szczytów (Vp+/Ip+) i dolin (Vp-/Ip-).
• Najwyższy czas wzrostu prądu w pełnej skali 10 μS, programowalne współczynniki wzrostu/spadku prądu.
• Cztery podstawowe tryby działania: stały prąd, stałe napięcie, stała moc i stały opór.
• Wspiera prawdziwą funkcję symulacji LED.
• Wspiera stałą moc/stały opór źródła CV/CC, z inteligentnym wykrywaniem i dopasowaniem w trybie stałego oporu źródeł CV/CC.
• Wysokofrekwencyjny tryb dynamicznego ładowania (DYNA) do 50 KHz, wraz z pomiarami szczytu napięcia (Vp+) i doliny (Vp-).
• Wspiera testy ochrony przed prądem nadprężnym (OCP) i maksymalne przechwytywanie punktu mocy (Pmax).
• Wspiera pomiar wpływu obciążenia (Load Effect).
• Technologia szybkiego dynamicznego zamiatania częstotliwości (sweep).
• Wspiera pomiar czasu (Timing).
• Wspiera testowanie zabezpieczenia przed nad napięciem (OVP).
• Wbudowany generator form fal, zdolny do symulacji różnych form fal ładowania w trybie listy.
• Wspiera funkcję symulacji zwarcia (Short).
• Wspiera samodzielne automatyczne testowanie (A-Test), wszystkie rozszerzone tryby i wszystkie przedmioty testowe.
• Wspiera testowanie wewnętrznego oporu i pojemności baterii (bateria).
• Wspiera zdalną kompensację.
• Wspiera funkcje Von i Voff.
• Szybki dostęp obsługuje przechowywanie i pobieranie 20 zestawów danych globalnych.
• Wysokiej jasności, pełny kąt widzenia, wielkoekranowy wyświetlacz macierzy kropek graficznych.
• Ochrona przed nad napięciem/nad prądem/nad mocą/przegrzewaniem; ochrona odwrotnej biegunowości zasilania.
• Bezstopniowe serwo, inteligentny system wentylatora.
• Izolacja elektryczna, wejście/wyjście zewnętrznego spustu.
• Izolacja elektryczna, standardowy interfejs RS232.
• Wspiera obecny wynik monitorowania formy fali.
• Standardowy protokół SCPI.

Strona specyfikacji:

Model		TDL-60150J		TDL-60180J
wejście znamionowe	moc	1500 W		1800 W
	napięcie	0~15V	0 ~ 150 V	0~15V	0 ~ 150 V
	prąd	0~24A	0~240A	0~24A	0~240A
	Minimalne napięcie robocze	1.4V@240A
CC tryb	zakres	0~24A	0~240A	0~24A	0~240A
	rezolucja	0.5mA	5 mA	1 mA	10 mA
	dokładność	00,03%+0,05%FS		00,05%+0,05%FS
CV tryb	zakres	0~15V	0 ~ 150 V	0~15V	0 ~ 150 V
	rezolucja	0.2mV	2 mV	0.2mV	2 mV
	dokładność	00,03%+0,03%FS
CP tryb	zakres	1500 W		1800 W
	rezolucja	16 bitów
	dokładność	00,1% + 0,1% FS
CR tryb	zakres	0.006Ω~25KΩ		0.006Ω~50KΩ
	rezolucja	16 bitów
	dokładność	(0,1+0,08R) %
LED tryb	szerokość pasma	100 kHz powyżej
	Zakres współczynnika Rd	0.001 ~ 1
Dynamiczny tryb działania	zakres	10S ~ 50S
	rezolucja	2uS
	dokładność	1uS+20PPM
	wskaźnik zabijania	2.4A/mS~4.8A/uS		4.8A/mS~24A/uS
Pomiar napięcia	zakres	0~15V	0 ~ 150 V	0~15V	0 ~ 150 V
	rezolucja	0.1 mV	1 mV	0.1 mV	1 mV
	dokładność	00,02%+0,03%FS		00,03%+0,03%FS
Pomiar prądu	zakres	0~24A	0~240A	0~24A	0~240A
	rezolucja	0.1mA	1 mA	1 mA	10 mA
	dokładność	00,03%+0,05%FS		00,05%+0,05%FS
