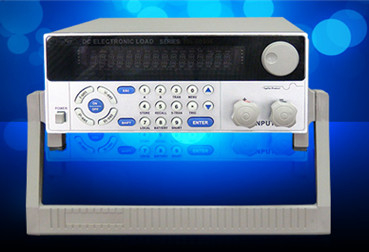

LED RS232 GPIB USB Programmable Dc Electronic Load Variable Tester

Obciążenie elektroniczne LED obsługuje interfejsy komunikacyjne RS232, GPIB i USB, a także funkcje zdalnego pomiaru

Zalety:

Programowalne ładunki elektroniczne LED są szeroko stosowane do testowania wydajności w takich dziedzinach, jak źródła zasilania, baterie, ładowarki i zasilanie sterownika LED.Czy jest to weryfikacja produktu w fazie B+R, czy kontrola jakości w procesie produkcjiIch potężna zdolność adaptacyjna pozwala im łatwo sprostać zróżnicowanym potrzebom różnych gałęzi przemysłu i dziedzin,co czyni je niezbędnym narzędziem w dziedzinie badań elektronicznych.

Charakterystyka:

1. Można dokładnie symulować stan obciążenia LED.
2. Możliwość dokładnych symulacji pomiarów: zasilanie prądem stałym, falę od szczytu do szczytu, falę RMS, współczynnik przepływu napięcia i czas przejściowy.
3. W trybie działania LED można dokładnie zmierzyć: wartości napięcia prądu od szczytu do szczytu i wartości RMS.
4. Różne funkcje do badań zasilania LED, w tym badania CR-LED, OPP i OCP.
5. Wielokrotne tryby badania: tryby LED/CV/CC/CR/CW.
6. Wysoka precyzja i rozdzielczość: 0,1 mV/0,01 mA.
7. Automatyczne dostosowywanie oprogramowania przy uruchomieniu, inteligentne sterowanie wentylatorem.
8. Ochrona przed nad napięciem, prądem, mocą, temperaturą i odwrotną biegunowością.
9. Badanie pojemności baterii i funkcji zwarcia.
10. Wspiera RS232, GPIB, interfejsy komunikacyjne USB, zdalne możliwości pomiarowe.
11. Szybka prędkość badania, wysoka wydajność; obsługuje zewnętrzne sterowanie analogowe.
12. Zapewnia kompleksowe testowanie "poddawanego badaniu zasilania", spełniające wymagania w zakresie kontroli jakości produkcji oraz badań i rozwoju.

Strona specyfikacji:





Model		6015-E	6030-E	6030B-E	6030C-E
projekt		150W/120V/30A	300W/120V/30A	300W/500V /15A	300W/120V/60A
	zakres	0-3A,0-30A	0-3A,0-30A	0-3A,0-15A	0-6A,0-60A
Tryb CC	rezolucja	0.1mA, 1mA	0.1mA, 1mA	0.1mA, 1mA	0.1mA, 1mA
	dokładność	00,05% + 0,1% FS 00,1% +.00,1% FS	00,05% + 0,1% FS 00,1% +.00,1% FS	00,05% + 0,1% FS 00,1% +.00,1% FS	00,1% + 0,1% FS 00,15% + 0,025% FS
	zakres	00,1-99Ω, 100-4KΩ	00,1-99Ω, 100-4KΩ	00,1-99Ω, 100-4KΩ	00,1-99Ω, 100-4KΩ
Tryb CR	rezolucja	00,01Ω, 1Ω	00,01Ω, 1Ω	00,01Ω, 1Ω	00,01Ω, 1Ω
	dokładność	1% + 0,3% FS 1% +.00,8% FS	1% + 3% FS 1% +.00,8% FS	1% + 0,3% FS 1% +.00,8% FS	1% + 0,3% FS 1% +.00,8% FS
	zakres	0-18V,0-120V	0-18V,0-120V	0-18V,0-500V	0-18V,0-120V
Tryb CV	rezolucja	1mV, 10mV	1mV, 10mV	1mV, 10mV	1mV, 10mV
	dokładność	00,05%+0,02%FS 0+0,05%.0.025% FS	00,05%+0,02%FS 0+0,05%.0.025% FS	00,05%+0,02%FS 0+0,05%.0.025% FS	00,05%+0,02%FS 0+0,05%.0.025% FS
	zakres	0-100W, 100-150W	0.100W, 100-300W	0-100W, 100-300W	0-100W, 100-300W
Tryb CW	rezolucja	1 mW, 10 mW	1 mW, 10 mW	1 mW, 10 mW	1 mW, 10 mW
	dokładność	1% + 0,1% FS	1% + 0,1% FS	1% + 0,1% FS	1% + 0,1% FS
	zakres	0-18V,0-120V	0-18V,0-120V	0-18V,0-500V	0-18V,0-120V
Pomiar napięcia	rezolucja	1mV, 10mV	1mV, 10mV	1mV, 10mV	1mV, 10mV
	dokładność	00,02%+0,02%FS 00,02%.0.025% FS	00,02%+0,02%FS 00,02%.0.025% FS	00,02%+0,02%FS 00,02%.0.025% FS	00,02% + 0,02% FS 00,02%.0.025% FS
	zakres	0-3A,0-30A	0-3A,0-30A	0-3A,0-15A	0-6A,0-60A
Pomiar prądu	rezolucja	0.1mA, 1mA	0.1mA, 1mA	0.1mA, 1mA	0.2mA,2mA
	dokładność	00,1% + 0,1% FS 00,2% +.0.15% FS	00,1% + 0,1% FS 00,2% +.0.15% FS	00,1% + 0,1% FS 00,2% +.00,3% FS	00,1% + 0,2% FS 00,2% +.00,5% FS
Badanie zwarcia	Prąd zwarcia	≈ 30A	≈ 30A	≈15A	≈ 60A
	Opór wewnętrzny	≈40mΩ	≈40mΩ	≈ 250mΩ	≈30mΩ
Temperatura otoczenia	Tryb operacyjny	0-40°C	0-40°C	0-40°C	0-40°C
Funkcja badania baterii	pojemność	MAX 999AH	MAX 999AH	MAX 999AH	MAX 999AH
Tryb badania dynamicznego	Częstotliwość badania	0.1Hz - 1KHz	1.1HZ-1KHZ	0.1Hz - 1KHz	0.1Hz - 1KHz
