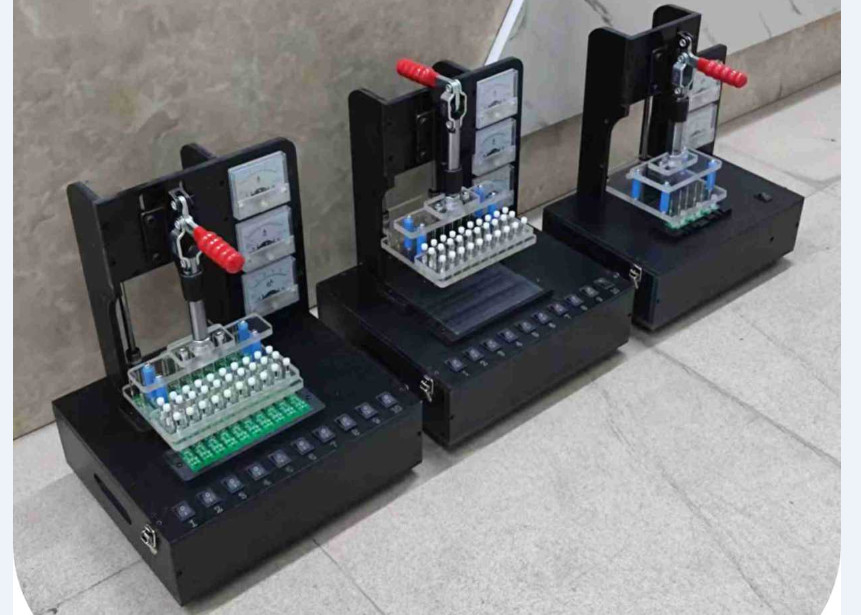

Zasada działania urządzenia testowego do panelów oparta jest na testowaniu wydajności elektrycznej i funkcjonalności płyt obwodowych drukowanych (PCB) lub komponentów paneli.Oto kilka kluczowych kroków w jego działaniu:

Projekt punktu kontaktowego:

• Urządzenie testowe posiada serię specjalnie zaprojektowanych sond lub punktów styku, które odpowiadają kluczowym punktom testowym na badanym PCB, takim jak zasilanie, uziemienie, szpilki wejściowe/wyjściowe itp.
• Po umieszczeniu PCB na urządzeniach badawczych sondy te łączą się z odpowiednimi punktami badawczymi na PCB, tworząc połączenie elektryczne.

Przekaz sygnału:

• Za pośrednictwem tych punktów kontaktowych urządzenie testowe może wysyłać różne sygnały testowe na płytę PCB, takie jak napięcie, prąd, impulsy itp.
• Jednocześnie urządzenie testowe może również otrzymywać sygnały odpowiedzi z PCB w celu oceny jego funkcjonalności i wydajności.

Automatyczne testowanie:

• Nowoczesne urządzenia do testowania paneli są zazwyczaj wyposażone w zautomatyzowane oprogramowanie do testowania, które może programowo kontrolować proces testowania, w tym generowanie sygnału, pozyskiwanie, analizowanie,i rejestracji.
• Oprogramowanie może automatycznie wykonywać sekwencje testowe zgodnie z ustawionymi wcześniej programami testowymi, zwiększając efektywność i dokładność testowania.

Nieprawidłowa diagnoza:

• Jeżeli PCB nie zda niektórych badań podczas oceny, urządzenie testowe zarejestruje te informacje o awarii.
• Inżynierowie mogą następnie przeanalizować przyczyny awarii i w razie potrzeby dokonać napraw lub korekt.

Tworzenie raportu:

• Po zakończeniu badania urządzenie testowe może generować szczegółowe sprawozdania z badań, w tym wyniki badań, informacje o awariach, parametry wydajności itp.
• Sprawozdania te są bardzo ważne dla kontroli jakości produktu, optymalizacji procesu produkcyjnego i późniejszych ulepszeń produktu.

Podsumowując, urządzenie do badania paneli wykorzystuje kontakt fizyczny i połączenia elektryczne do przeprowadzenia kompleksowych badań funkcjonalnych i wydajności PCB,zapewnienie, że spełniają one specyfikacje projektowe i normy jakości.
