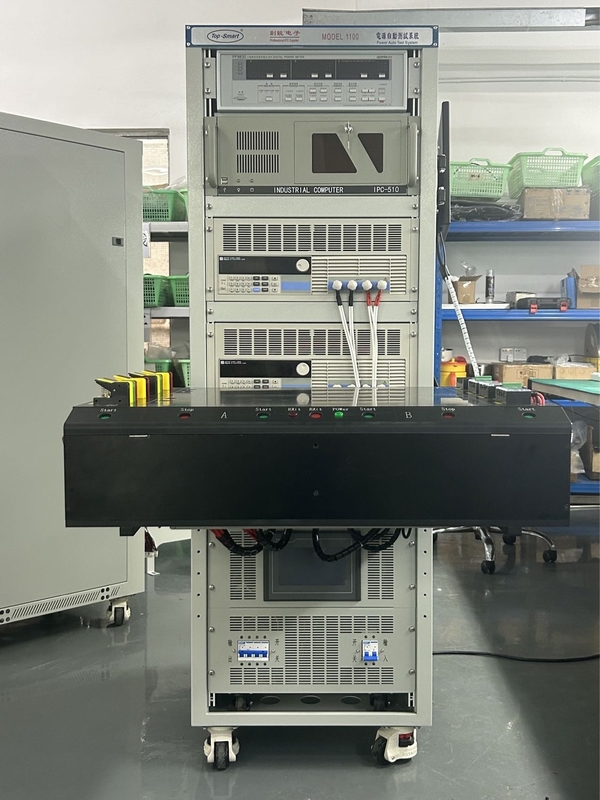

sprzęt systemu badawczego ats składa się z części sprzętowej i części oprogramowania, część sprzętowa obejmuje: komputer, źródło prądu przemiennego, licznik mocy, obciążenie elektroniczne, cyfrowy oscyloskop i urządzenie badawcze;Część oprogramowania to topfer V4.1 oprogramowanie opracowane przez Trongrui. Za pośrednictwem interfejsu konwersji USB i USB/GPIB komputer jest podłączany i komunikuje się z innym wymienionym wyżej sprzętem,praca każdego urządzenia jest skoordynowana, dane są zbierane i przetwarzane, a wreszcie generowany jest raport z badania.
Aby projektowanie sprzętu systemu testowego ATS mogło osiągnąć inteligencję, wyżej wymieniony sprzęt: źródło prądu przemiennego, licznik mocy,oscyloskop i ładunek elektroniczny muszą mieć interfejs komunikacyjny, czyli można go podłączyć do komputera i zaprogramować do sterowania.wydajność kosztowa i inne czynniki mogą być wykorzystywane jako podstawa wyboruPonadto, jeśli klient posiada już tego typu urządzenie, dopóki jest to urządzenie programowalne, można go zastosować do systemu.koszty klienta są zminimalizowane, a zużycie oryginalnego sprzętu spowodowane wykorzystaniem nowego sprzętu jest zmniejszone.
Zalety automatycznego systemu badań zasilania przenośnego TopFer 1100:
• nadaje się do testowania urządzeń zasilania prądem bieżącym i konwerterów prądu bieżącego.
• Wysoka rozszerzalność, łatwe zintegrowanie standaryzowanych testerów interfejsu.
• Szybka prędkość testowania, 3-4 razy szybsza niż tradycyjne systemy ATS.
• Otwarta platforma systemowa, umożliwiająca samodzielne edycję kroków testowych zgodnie z wymaganiami.
• Standaryzowany interfejs sterowania przyrządem i graficzne środowisko operacyjne (interfejs Windows).
• Zasilanie przenośne TopFer 6600 ATE zapewnia możliwości projektowania raportów i analizy statystycznej.
Punkty badawcze dla systemu badawczego zasilania przenośnego
| Przedmioty testowe |
Przedmioty testowe |
| Pomiar w trybie LED.Mode |
Śledzenie |
| Prąd stały w trybie C.V. |
Badanie zwarcia |
| Głos szczytowy |
Prąd zwarcia |
| Prąd szczytowy - hałas szczytowy |
Ochrona przed OV |
| Górne napięcie - Górny hałas |
Ochrona UV |
| Czas reakcji przejściowej |
Ochrona OL |
| Przejściowy szczyt |
Ochrona OP |
| Regulacja napięcia |
Korekta w trakcie badania |
| Aktualne przepisy |
Wypadek cyklu AC |
| Czas włączenia |
Symulacja PLD |
| Czas wzrostu |
GPIB odczytywanie/zapisywanie |
| Czas upadku |
232 odczytywanie/zapisywanie |
| Czas trwania |
Odczytywanie/zapisywanie na USB |
| Badanie prądu wejściowego |
Kontrola sygnału TTL |
| Moc dobry sygnał |
Kontrola przekaźnika |
| Sygnał awarii |
Skanowanie kodu kreskowego |
| Włączony sygnał P/S |
Badanie dynamiczne |
| Sekwencja uruchomienia |
Specyfikacja w trybie CP |
| Sekwencja wyłączenia |
Prąd wyjściowy prądu stałego |
| Efektywność |
napięcie wyjściowe prądu stałego |
| Prąd wejściowy RMS |
Aktualny test Ripple |
| Moc wejściowa |
Prąd tłumiący |
| Współczynnik mocy wejściowej |
Częstotliwość przyciemniania |
| Rampa napięcia wejściowego |
Okres przyciemniania |
| częstotliwość wejścia. rampa |
|
