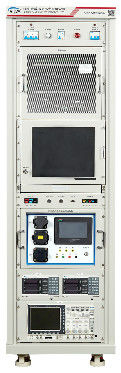

Zintegrowany system wyposażenia do badań ATE automatycznego stawki ładowania AC

System badań funkcji ładowarki prądu zmiennego/ Wspiera testowanie bezpieczeństwa gotowego produktu, z możliwością testowania wielopozycji

Wprowadzenie:

      System jest wysoce wydajnym kompleksowym systemem testowania ATE zaprojektowanym specjalnie dla krajowych, europejskich i amerykańskich linii produkcyjnych standardowych ładowarek.Służy jako zintegrowana platforma do testowania trzech pistoletów ładowarek ACJego największą zaletą jest zapewnienie jakości produktu, a jednocześnie zwiększenie wydajności produkcji dla klientów.

Charakterystyka:

1Konfiguracja sprzętu jest elastyczna, z silną kompatybilnością systemu.

2. Wykorzystuje standaryzowany interfejs graficzny użytkownika z przyjaznym dla użytkownika projektem.

3.Zastosowany wentylator jest małym wentylatorem o przepływie ośnym, charakteryzującym się dużym przepływem powietrza, dobrym rozpraszaniem ciepła i niskim hałasem.

4.Zapewniony jest przełącznikami dla obwodów kontaktowych PE, CP i PP, może symulować stan włączenia/wyłączenia i warunki awarii każdego obwodu.i status opłat.

5.Obejmuje interfejs wyświetlacza komputerowego, który wyświetla wartości w czasie rzeczywistym, takie jak napięcie ładowania, prąd, cykl pracy CP, częstotliwość CP itp., w celu łatwego przeglądania.

6Urządzenie obsługuje testy dotyczące kontroli czasu ładowania, normalnego uruchamiania i fazy ładowania, odłączenia PP, odłączenia CP itp.

7.Wyposażony jest w górne funkcje oprogramowania komputerowego do półautomatycznego testowania ładowarek AC z pomocą ręczną.

8Po testowaniu może generować raporty z testów i przesyłać dane, ułatwiając śledzenie i zapytanie użytkowników.

9.Wykonuje testy czasowe związane z interoperacyjnością, takie jak czas T1, T1', T2, T2', T3, T3', T3', itp.

10Opcjonalny skaner kodów kreskowych do szybkiego skanowania produktów i wprowadzania informacji o kodzie produktu do badań.

11Oprogramowanie testowe umożliwia edytowanie elementów testowych, elastyczne dostosowywanie parametrów testowych i automatyczne generowanie raportów testowych.odczyt parametrów, kalibracja parametrów itp.

12Funkcje analizy statystycznej. Wyniki testów mogą być archiwizowane, ułatwiając zarządzanie raportami statystycznymi.

13Oferuje wysoki stosunek kosztów do wydajności, doskonałą stabilność i wydajną prędkość testową.

Elementy badawcze:

1.Wykrycie przed włączeniem

2.Włączone wykrycie.

3Test potwierdzający połączenie

4Test gotowości do ładowania

5Test fazy uruchomienia i ładowania

6.Normalne badanie zakończenia ładowania

7.Testowanie czasu sterowania połączeniem ładowania

8Badanie odłączenia CC

9Badanie odłączenia.CP

10.CP Badanie na ziemi

11.Próba utraty ciągłości przewodnika ochronnego

12.Próba nadprądu wyjściowego

13.Wykrycie przełącznika S2

14Badanie ograniczenia napięcia obwodu.CP

15.Testowanie obciążenia i przerwania

16.Próba wydajności wejścia/wyjścia

17Badanie spójności danych metrologicznych

18.Próba ochrony prądu przed przeciążeniem

19.Próba ochrony przed prądem przecieku

20.Próba ochrony przed nad napięciem wejściowym

21Badanie ochrony przed pod napięciem wejściowym
