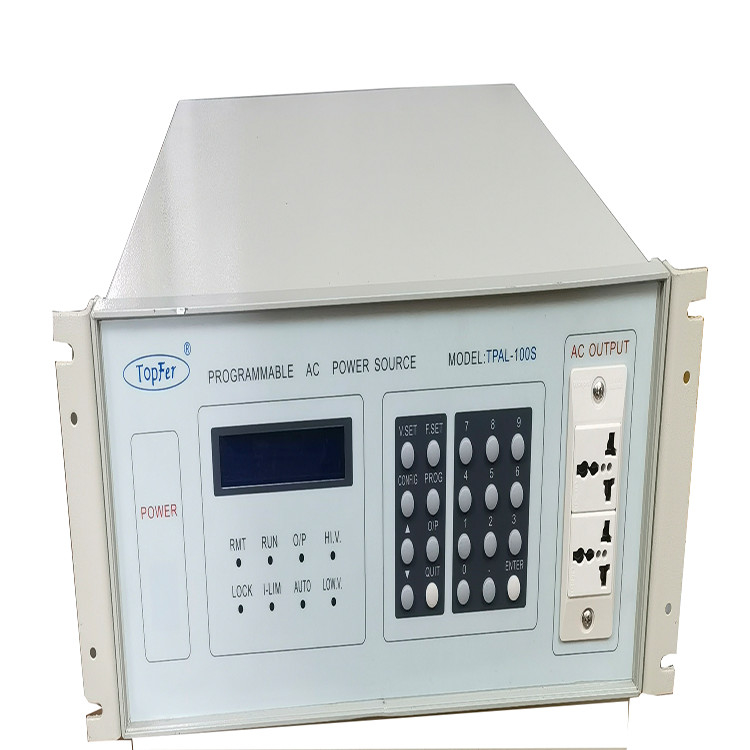

Liniowe przekształcenie częstotliwości zmienne źródło zasilania prądem przemiennym serii TPAL

Zapewnienie zasilania prądu przemiennego programowalnego serii TPAL

Zasilanie z serii TPAL wykorzystuje technologię IGBT / SPWM, oferując prostą obsługę i czysty wyjście fal sinus.zniekształcenie wynosi 1%. Dostępne są dwa zakresy napięcia wyjściowego: 0-150V i 0-300V (z opcjonalnym 0-600V).Standardowy zakres częstotliwości wyjściowych wynosi 45-65 Hz, z opcjonalnym ciągłym zakresem regulacji 45-400 Hz. Standardowy interfejs komunikacyjny RS232 jest włączony do zdalnego sterowania,umożliwiające symulację różnych charakterystyk wyjściowych napięcia i częstotliwości z całego świata w celu zaspokojenia różnych potrzeb przemysłowych.

Charakterystyka produktu:

• jednofazowa moc wyjściowa od 500 kVA do 100 kVA, trójfazowa moc wyjściowa od 10 kVA do 2000 kVA;

• czterocyfrowy wyświetlacz LED do pomiaru napięcia, prądu, częstotliwości, mocy lub współczynnika mocy;

• Automatyczny wybór wysokiego/niskiego napięcia: automatyczne przełączanie pomiędzy 0-150V a 150,1-300V lub blokowanie w wysokim zakresie 1-300V;

• kompleksowa ochrona obejmująca ochronę przed prądem nadprzewodowym, przeciążeniem, nadtemperaturą i pod napięciem, z odpowiednimi kodami błędu;

• Wysoka odporność na napięcia, zdolna do bezpośredniego uruchamiania obciążeń indukcyjnych do 1/3 mocy zasilania;

• zdolne do niezależnego ładowania trójfazowego i ustawiania indywidualnego uruchamiania dla faz R, S i T;

• regulowane napięcie i częstotliwość w trybie wyjściowym;

• funkcja klucza zamykającego, szybkie wprowadzanie klucza, działanie guzików;

• standardowy interfejs komunikacji RS232, opcjonalny interfejs komunikacji RS485/GPIB lub tryb sterowania analogowego;

• Funkcja pamięci wyłączonej, automatycznie zapamiętuje ostatnie parametry wyjściowe".

Zastosowanie:

• Badania silników i sprężarek AC

• Przemysł sprzętu gospodarstwa domowego

• Nowe zastosowania energetyczne

• Przemysłowe źródła energii

• Laboratoria badawcze

• Zakłady produkcyjne elektroniki

• Badania EMC

Specyfikacje techniczne:

1. Napęd wejściowy: 1φ 2ω/G, 220V ±10%.
2. Częstotliwość wejścia: 50/60 Hz ± 5%.
3. Wypływowe napięcie: AUTO 0~300V (0-150V, 150-300V automatyczne przełączanie) HV 0~300V (bez przełączania)
4. Ustawienie napięcia: 0-300V (0,1V/STEP) ustawialne ciągle
5. Rozstrzygnięcie napięcia: 0,1 V
6. Stabilność napięcia: ≤ 1%
7. Stabilność regulacji napięcia: < 0,1%
8. Ustawienie częstotliwości: 45,0 ̇ 500,0 Hz (0,1 Hz/STEP)
9. Stabilność częstotliwości: < 100 PPM
10. Zniekształcenie kształtu fali: ≤ 1%
11. Pojemność nominalna: 2 KVA
12. Prąd nominalny: 0-150V 16,8A, 0-300V 8,4A
13. Ustawienie zegarka: 0.1S999.9S
14. Ustawienie górnej granicy prądu: 0.1A~RATING
15. Wyposażone w 30 zestawów funkcji pamięci napięcia wyjściowego i częstotliwości.
16. Współczynnik mocy > 0.8
17. Automatyczna pamięć programowa: zdolna do wykonywania ciągłych badań z maksymalnie 10 różnymi wartościami badań.
18. Ustawienie kąta startu: 0-359° (1°/KROK)
19. Wymagania w zakresie bezpieczeństwa
