Automatyczne badania SMPS Oprogramowanie do sprawdzania mocy V4.1

Oprogramowanie do testowania automatyki mocy/ Można testować wiele i grupowane źródła zasilania w celu zwiększenia zdolności produkcyjnej

Oprogramowanie Power Automated Test Software V4.1 jest przeznaczone przede wszystkim do testowania mocy modułowego systemu Top-Smart:

1.Zasługuje na wymagania pomiarowe Energy Star (ENERGY STAR) i IEC 62301.

2Przeprowadza równoległe skanowanie kodów kreskowych podczas testowania, znacznie poprawiając prędkość testowania.

3Wspiera jednoczesne testowanie wielu źródeł zasilania wyjściowego jednej grupy, znacząco zwiększając zdolność linii produkcyjnej.

4.Wspiera wersje chińskiego uproszczonego, tradycyjnego chińskiego i angielskiego z przyjaznym dla użytkownika interfejsem, który jest łatwy w nauce.

5.Wspiera dodawanie dowolnych urządzeń z interfejsami GPIB, RS-232, USB itd.

6.Możliwości analizy raportów.

7.Zrozumiałe funkcje zarządzania informacjami.

8.Może bezpośrednio generować wynik programu Excel.

9.Różne funkcje generowania grafiki.

10.Wspiera interfejs systemu informacji o produkcji (ShopFloor).

Opis głównego interfejsu wykonywania testu:

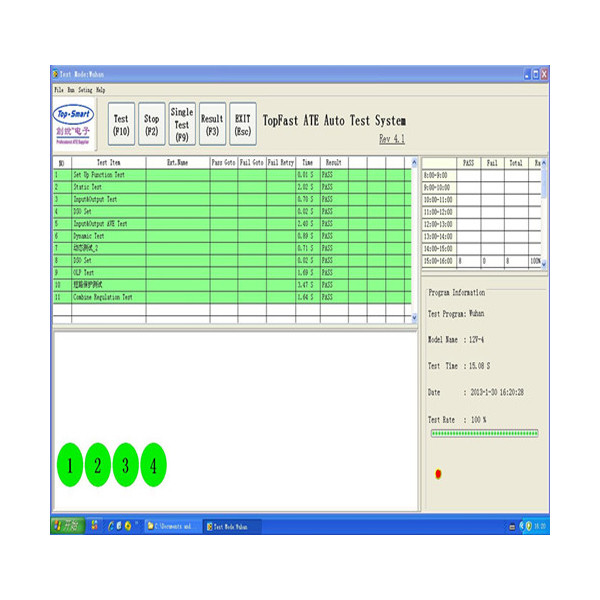

Naciśnięcie przycisku TEST na głównym ekranie oprogramowania systemu testowania mocy TopSmart1100 natychmiast uruchomi program sterowania wykonaniem.Ten program uruchomi inicjalizację wszystkich urządzeń ustawionych w programie "H / W Config" i wyświetlić wyniki inicjalizacji w dolnym lewym obszarze wyświetlania procesu testowegoPoniższy obraz przedstawia główny ekran programu sterowania wykonaniem: Główny ekran programu sterowania wykonaniem jest podzielony na cztery części, rozmieszczone w kierunku przeciwnym do ruchu wskazówek zegara w następujący sposób:Obszar wyświetlania wskaźnika przepustki bezpośredniej, Obszar wyświetlania programu, Obszar wyświetlania procesu i Obszar wyświetlania treści testu.

Obszar wyświetlania wskaźnika przepustki bezpośredniej:

W tym obszarze wyświetlana jest ilość PASS, ilość Fail i współczynnik bezpośredniego przejścia w określonym przez użytkownika okresie czasu (okres jest ustawiany przez użytkownika) w procesie testowania.

Obszar wyświetlania programu:

■ Program testowy

■ Nazwa modelu

■ Czas badania

■ Data

■ Wskaźnik testów

Obszar wyświetlania procesu:

W tym obszarze wyświetlany jest aktualny status, w tym inicjalizacja w toku, testowanie w toku i wyświetlanie wyników testu.

Obszar wyświetlania programu:

Każdy element testowy w uruchomionym programie testowym jest wyświetlany w tabeli tego obszaru.Wyniki z jednego etapu są pokazywane w kolorze zielonym dla PASS i czerwonym dla FAIL.

Obszar wyświetlania danych testowych:

Podczas procesu badania dane z badania będą wyświetlane w czasie rzeczywistym w lewym dolnym rogu okna.dane badania, oraz wyniki badań produktu w jednym etapie.

Kontrola przyrządu online:

Po wybraniu opcji On_Line Control na ekranie głównym pojawi się następujące okno.i regulować połączenia przyrządów, okablowanie sprzętu i urządzenia.
