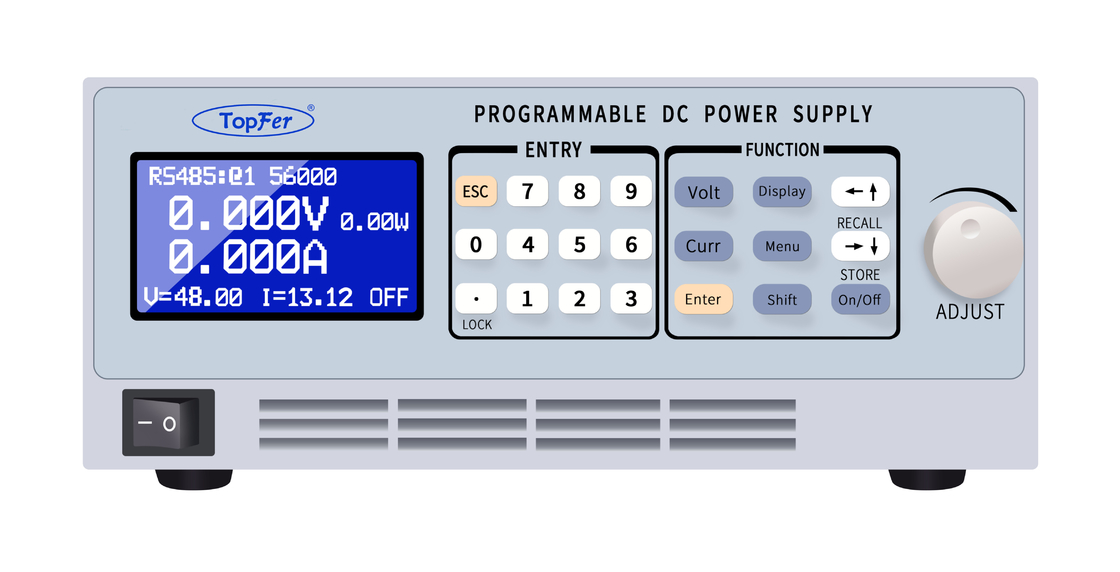

Topfer PL Series Programmable DC Power Supply/wysoka dokładność, kompaktowy, wysoka wydajność
Seria Topfer PL to programowalne źródło zasilania prądu stałego o wysokiej dokładności, kompaktowych rozmiarach, wysokiej wydajności i doskonałej stabilności.Szeroki zakres programowalny zasilacz jest wyposażony w wbudowane RS232 i RS485, wspierający standardowy protokół SCPI, co sprawia, że jest wygodny do zdalnego sterowania i budowy inteligentnych platform testowych.Zdalne terminale kompensacyjne pomagają uniknąć problemów z niedokładnymi badaniami spowodowanymi spadkami napięcia w przewodzie.
funkcje odczytu napięcia i prądu o wysokiej rozdzielczości 18 bitów/24 bitów, wraz z charakterystykami wyjściowymi szerokiego zakresu,umożliwia użytkownikom arbitralne regulacje napięcia wyjściowego i prądu w zakresie mocy znamionowej.
Ustawienia programowalne umożliwiają bardziej elastyczną obsługę, z możliwością ustawiania grup 0-10 LIST.CYCLE w zakresie od 1 do 999,999 razy.Dzięki temu użytkownicy mogą wyprowadzać różne napięcia i prądy na czasomierzuJednostka posiada funkcje napięcia i prądu; gdy są one ustawione, wydajność zmieni się zgodnie z określoną prędkością.
Napięcie wyjściowe i prąd mają szeroki zakres, z napięciem w zakresie od 0-120V i prądem wyjściowym do 0-20A. Użytkownicy mogą wybrać odpowiedni model w oparciu o ich rzeczywiste scenariusze użytkowania.Funkcjonalna klawiatura i przycisk kodowania ułatwiają użytkownikom elastyczne obsługiwanie.
Wielokrotne zabezpieczenia obejmują: ochronę przed nad napięciem, ochronę przed prądem, ochronę przed nadciśnieniem, ochronę przed nadwyżką mocy, ochronę przed zwarciem,i ochronę linii kompensacyjnej odwrotnej, zapewniając bezpieczne działanie zasilania w niezawodnym środowisku.
Charakterystyka produktu:
- Szeroki zakres mocy wyjściowych: 0-120V; 0-20A
- Zakres mocy wyjściowej: 300W-600W
- Programatyczne kroki sterujące do ustawiania napięcia/prądu wyjściowego
- 18-bitowy ADC/16-bitowy DAC, o rozdzielczości napięcia 1mV i rozdzielczości prądu 1mA.
- Tryby pracy: CV i CC z swobodnym przełączaniem.
- Kompensacja zdalna dla spadku napięcia w linii obciążenia.
- Ochrona wyjściowa obejmuje nad napięcie, nad prąd, nadprężność, nadtemperaturę, ochronę przed zwarciem i ochronę linii kompensacyjnej odwrotnej.
- Funkcjonalne działanie klawiatury z przyciskiem kodującym do ustawień.
- Interfejsy komunikacyjne: RS232/485.
- Protokoły komunikacyjne: standardowy protokół SCPI, Modbus, JC custom.
- 20,8-calowy wyświetlacz LCD, wyświetlający pełny stan pracy.
Tabela specyfikacji:
| Model |
TPD-3080PL
|
TPD-30120PL |
TPD-6080PL |
TPD-60120PL |
| Napięcie wejściowe |
190-265VAC |
190-265VAC |
190-265VAC |
190-265VAC |
| Częstotliwość wejścia |
47-63 Hz |
47-63 Hz |
47-63 Hz |
47-63 Hz |
| Współczynnik mocy |
> 0.98 |
> 0.98 |
> 0.98 |
> 0.98 |
| Moc wejściowa |
345VA ((MAX) |
345VA ((MAX) |
680VA ((MAX) |
680VA ((MAX) |
| Zakres napięcia wyjściowego |
0-80V |
0-120V |
0-80V |
0-120V |
| Zakres prądu wyjściowego |
0-10A |
0-5A
|
0-20A
|
0-10A |
| Zakres mocy wyjściowej |
0-300 W |
0-300 W |
0-600W |
0-600W |
| Regulacja obciążenia napięciem |
30 mV |
30 mV |
30 mV |
30 mV |
| Zmiana obciążenia prądu |
10 mA |
25 mA |
10 mA |
2mA |
| Rozdzielczość wyświetlacza napięcia |
1 mV |
10 mV |
1 mV |
10 mV |
| Aktualna rozdzielczość wyświetlacza |
1 mV |
1 mV |
1 mV |
1 mV |
| Dokładność ustawienia napięcia |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
| Dokładność ustawienia prądu |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
| Dokładność odczytu napięcia |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
| Aktualna dokładność odczytu |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
| Wpływ napięcia*1 |
80mVp-p |
120 mVp-p |
80mVp-p |
120 mVp-p |
| 5 mVrms |
12 mVrms |
5 mVrms |
12 mVrms |
| Tryb operacyjny |
Stałe napięcie (CV) / stały prąd (CC) |
Stałe napięcie (CV) / stały prąd (CC) |
Stałe napięcie (CV) / stały prąd (CC) |
Stałe napięcie (CV) / stały prąd (CC) |
| Kompensacja zdalna |
5V MAX |
5V MAX |
5V MAX |
5V MAX |
| Efektywność |
88% |
88% |
88% |
88% |
| bezpiecznik wejściowy |
T5A |
T5A |
T5A |
T5A |
| Waga netto |
3.5 kg |
3.5 kg |
3.5 kg |
3.5 kg |
| Wymiary (H×W×D) |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
| Funkcje ochronne |
Ochrona przed nadtemperaturą (OTP), ochrona przed nadwyżką mocy (OPP), ochrona przed nadprężeniem (OCP), ochrona przed nadprężeniem (OVP), awaria czujnika kompensacyjnego (SFP). |
| Metoda komunikacji |
Standardowa konfiguracja: RS232/485 |
| Metoda chłodzenia |
Chłodzenie wentylatora, inteligentne sterowanie temperaturą wentylatora |
| Środowisko pracy |
Temperatura 0~45°C, wilgotność względna 10%~90% (bez kondensacji) |
Uwaga *1: Tryb CV - napięcie wyjściowe znamionowe (Vp-p @ 20MHz, Vrms @ 1,25MHz).
